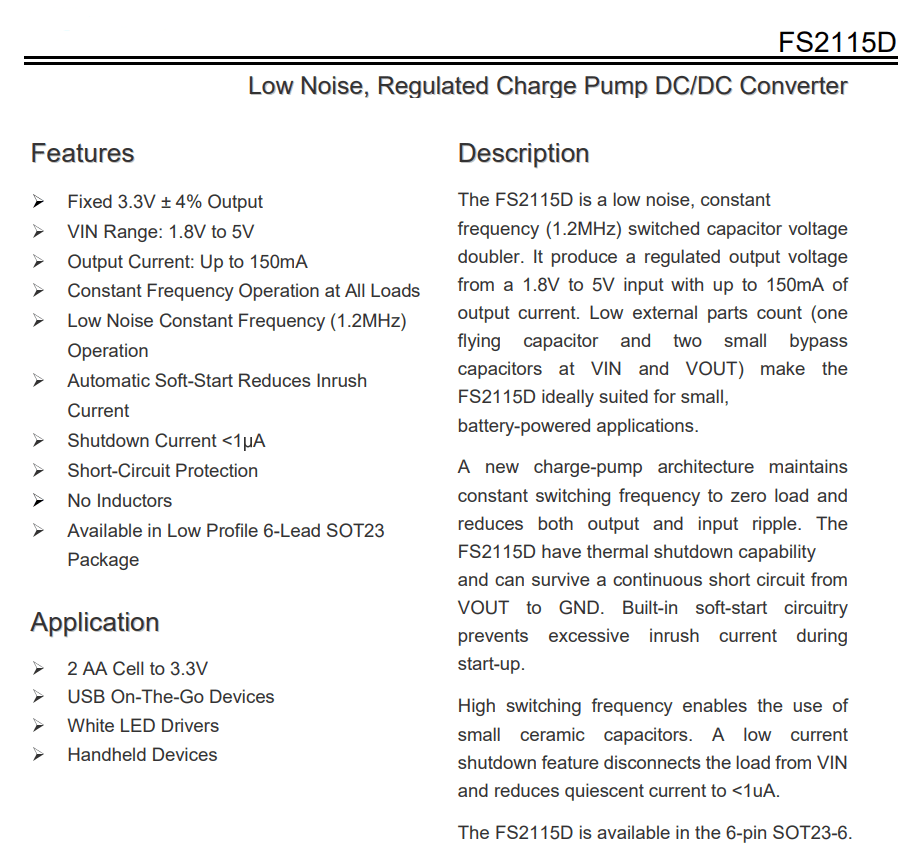

概述

FS2115D 是一款低噪声、恒定频率 （1.2MHz） 开关电容倍压器。它从 1.8V 至 5V 输入产生一个稳定的输出电压，输出电流高达 150mA。FS2115D 的外部元件数量少（VIN 和 VOUT 处有一个跨接电容器和两个小型旁路电容器），非常适合小型电池供电应用。

新的电荷泵架构将恒定的开关频率维持在零负载，并降低输出和输入纹波。FS2115D 具有热关断功能，可以承受从 VOUT 到 GND 的连续短路。 内置软启动电路可防止启动期间浪涌电流过大。

高开关频率允许使用小型陶瓷电容器。低电流关断功能可将负载与 VIN 断开，并将静态电流减小至 <1uA。

FS2115D 采用 6 引脚 SOT23-6 封装。

特征

➢固定 3.3V ± 4% 输出

➢输入范围：1.8V 至 5V

➢输出电流：高达 150mA

➢在所有负载下保持恒定频率操作

➢低噪声恒定频率 （1.2MHz）操作

➢自动软启动可降低浪涌电流

➢关断电流 <1A

➢短路保护

➢无电感器

➢采用扁平 6 引脚 SOT23 封装

应用

➢2节AA电池至3.3V

➢移动中的 USB 设备

➢白光 LED 驱动器

➢手持设备
