FS6901A是一款QC3.0快充USB 端口快速充电协议控制芯片。FS6901A智能识别多种快速充电协议，对手机等受电设备进行快速充电。FS6901A根据受电设备发送的电压请求能够精确的调整VBUS 输出电压，从而实现快速充电。FS6901A在调整 5V 输出电压前会自动检测连接的设备是否支持苹果快充协议。如果支持，苹果设备会以大电流充电。如果不支持，会接着检测是否支持调压快充协议。如果连接的设备不支持调压快充协议，FS6901A将禁止输出电压调整，并配置供电设备为 USB DCP，确保受电设备并获取大电流充电。如果支持调压快充协议，则开始接受请求指令进行输出电压的调整。FS6901A可通过 QC_EN 开启或关闭高压快充功能，使得应用更灵活。FS6901A采用 SOT23-6 封装。芯片选择性的兼容最为合适的协议应对手机需要。

USB Type-A 口的 D±连接到芯片，当手机插入USB Type-A 口后，根据协议的约定，手机和芯片之间将开始互相识别，一旦识别成功，芯片即 可响应手机的请求。根据手机的请求信息，芯片通 过 FB 管脚，控制外部的 DC/DC 或者 AC/DC 电源系统，输出合适的电压给手机供电。在某些应用场合，外部控制器可以通过 FUNC 引脚关闭 芯片的快充输出功能，此时芯片只输出 5v 电压。关闭和打开 芯片 的快充功能是可以随时进行的，不需要重新启动 芯片。 芯片的静态电流<96uA，工作电流依赖于协议，范围：80uA~136uA，适合低功耗场合应用，比如移动电源。

特点：

兼容常见USB Type-A口快充协议，可以智能识别

手机使用的协议

支持BC1.2充电协议

支持Apple 2.4A充电

兼容高压快充的手机（高通QC2/3、华为FCP、三星AFC）

兼容低压快充的手机（华为SCP）

兼容低压直充的手机

支持动态关闭快充输出

提供华为超级快充，最高电流4A，5A可选

D±耐压13v 静态工作电流＜96uA

FB调压精度20mv/step

工作电压范围2.9~5.5v

封装，SOT23-6

应用：

车充

移动电源

墙充

插座

其他USB Type-A功率输出设备

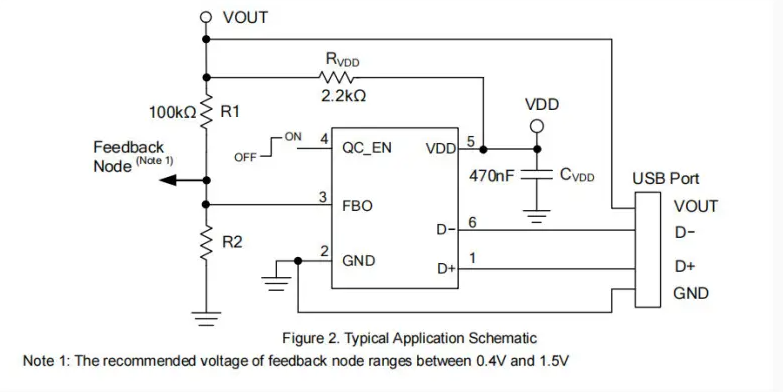

QC3.0快充芯片技术FS6901A‍快速充电解决方案‍原理图
