描述

FS8024A是一款PD诱骗取电芯片支持PD3.0。由Type-C PD 电源传输接收 SINK 端控制器芯片， FS8024A 可以从 Type-C PD 电源请求 FS8024A 设定的电压。 FS8024A 的 CC1 和 CC2 内置了下拉电阻，当连接 Type-C 电源时， PD 协议自动通讯，完成FS8024A   设定的电压请求通讯， 并输出通讯设定的电压。

特征

⚫ 支持外部电阻 R1 设置 PD 协议通讯电压： 9V,12V,15V 和 20V

⚫ 输入电压范围： 3V~28V

⚫ 支持 USB Type-C 规范 1.3

⚫ 支持 USB PD2.0 通讯协议

⚫ 支持 USB PD3.0 通讯协议

⚫ 封装形式: SOT23-6L

应用

⚫ 电动工具

⚫ 无线充电器

⚫ 路由器

⚫ 小家电

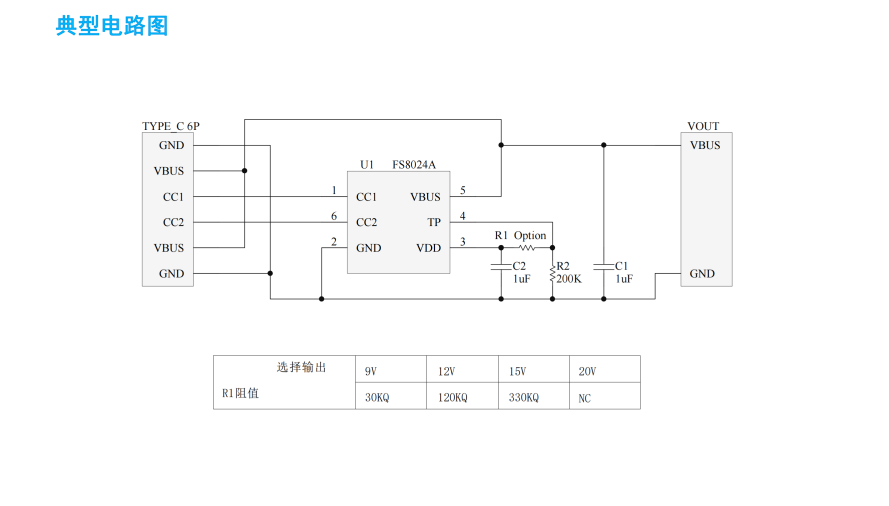

FS8024A芯片PD诱骗取电电路图
