FS30N03DF（DFN3×3-8L）通常指一款30V耐压、30A连续漏极电流的N沟道增强型功率MOSFET

FS30N03DF（DFN3×3-8L）器件介绍
FS30N03DF 是一款采用DFN3×3-8L无引脚贴片封装的N沟道增强型低压功率MOSFET，具备30V额定漏源耐压、30A大连续导通电流，同时拥有低导通电阻、开关速度快、寄生参数小的特点，是消费电子、锂电设备、低压工控领域常用的大电流开关功率器件。

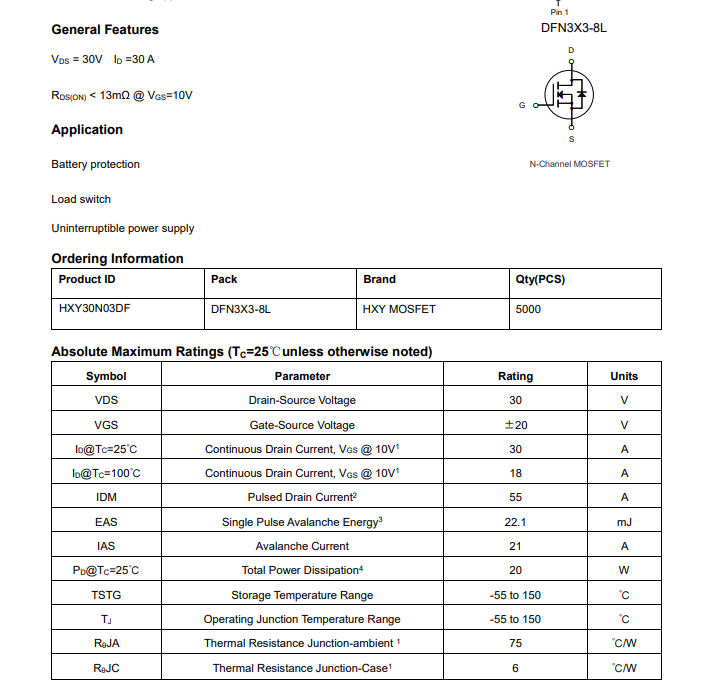

一、核心额定参数

  • 器件类型：N沟道增强型功率MOSFET

  • 封装规格：DFN3×3-8L，尺寸3.0mm×3.0mm，8引脚无引脚贴片结构，适配高密度PCB紧凑布局

  • 漏源极耐压（V）：30V（**耐受漏源电压）

  • 连续漏极电流（I）：30A（常温标准工况持续导通电流）

  • 栅极额定电压（V）：±20V

  • **耗散功率（P）：20W

  • 工作温度范围：-55℃ ~ 150℃，适配常规工业与消费级高低温工作环境

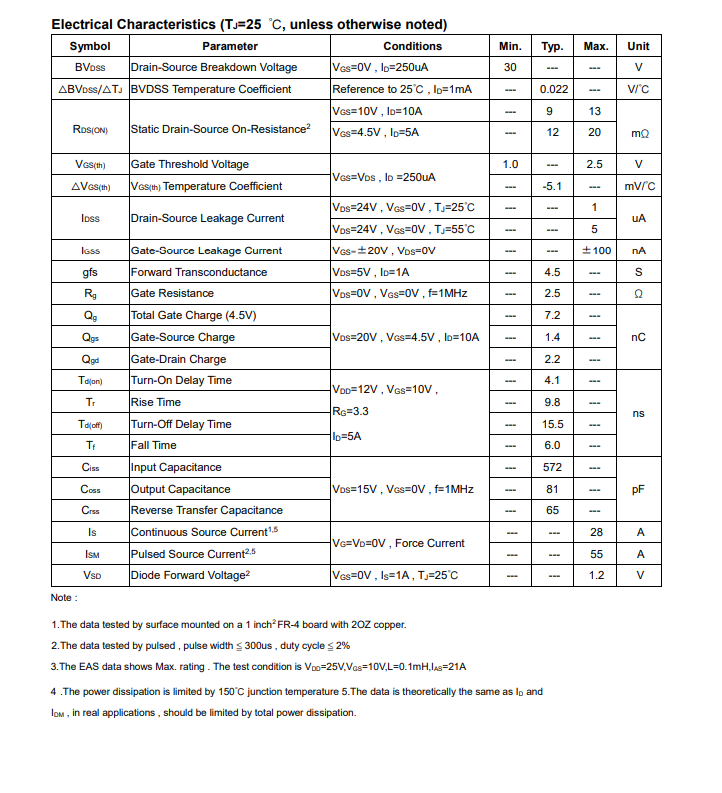

二、关键电气特性

  • 导通电阻（R）：典型值13mΩ，极低导通损耗，大电流工况下发热小，有效提升设备工作效率

  • 栅极阈值电压（V）：1.1V~2.2V，逻辑电平可驱动，适配常规MCU、驱动芯片控制电路，兼容性强

  • 栅极电荷量（Q）：7.2nC@4.5V，栅极驱动负荷小，开关响应速度快，支持中高频开关工作

三、封装核心优势

DFN3×3-8L为微型无引脚贴片封装，底部自带裸露散热焊盘，相较于传统SOP、TO封装，整体体积大幅缩小，满足设备小型化、轻薄化设计需求。同时封装寄生电感、寄生电容极低，开关损耗小、信号完整性好，非常适合高频开关、大电流通断的应用场景，PCB布局布线更灵活。

四、典型应用场景

  • 锂电池保护板、便携式储能电源、充电宝放电开关回路

  • 低压DC-DC升降压电源模块、适配器次级开关电路

  • 小型直流电机驱动、电磁阀、LED大电流负载开关控制

  • 车载低压电子电路、智能家居、工控低压大电流开关系统

五、使用注意事项

  • 工作电压需严格控制在30V耐压范围内，禁止超压使用，避免器件击穿损坏，瞬时浪涌电压需预留充足余量

  • 30A连续电流为标准常温额定值，高温、密闭散热环境下需降额使用，防止过热烧毁

  • 该器件栅极耐压为±20V，驱动电压不可超出范围，过高栅压会击穿栅极氧化层，过低则会导致导通不充分、导通损耗剧增

  • DFN封装无外接引脚，依赖底部焊盘散热，PCB设计时需预留足量散热铜箔，保证散热效率，避免积温过高

  • 高频应用场景下，需合理匹配驱动电阻，抑制开关震荡与尖峰电压，降低开关损耗与电磁干扰
