FH511大电流红外遥控+按键换段定时灯串PCBA方案

FH511HWDC红外遥控+按键换段定时灯串PCBA方案

一．FH511HWDC功能说明

手动按键触发+红外遥控，上电不工作，2 IO口输出推LED，八段变化，工作电压4.5V（干电池）.

手动按键触发：每按一次为一段，第九次为关.

定时采用32.768KHZ晶振，1---8键自由选择LED八段变化，TIMER为6-18H定时，亮度可加减，（在定时状态下无晶振不工作）

ON按键:功能开启键，八段闪法轮流输出；上电按**次没有提示，开启后再按ON有提示闪一下,提示接收到信号；任何模式下按“ON”清除定时.ON按键无定时。

OFF按键:功能关闭键，关闭所有功能

TIMER按键：功能开启后，按TIMER键，则进入6-18小时定时模式，有提示闪一下；每按一次TIME都视为重新计时，按ON键取消定时.

“1---8”按键：八种闪法选择，TIMER状态下，改变闪烁模式不改变定时，同样手动模式按键改变闪烁模式不改变定时。

“-”减亮按键：输出亮度依此减小,减到最暗时候，再按减亮键，不能再减小亮度，无论原来在哪个模式下,都可以减小亮度,且不改变模式和定时状态.

“+”加亮按键：输出亮度依此增加, 加到最亮时候，再按加亮键，不能再提高亮度，无论原来在哪个模式下,都可以增加亮度,且不改变模式和定时状态.

初始状态亮灯为中等亮度, ON按键可以记忆调节亮度档位。

数据码如下图：OOFF用户码

二．FH511HWDC电气参数（VDD=5.0V   TA=25℃）

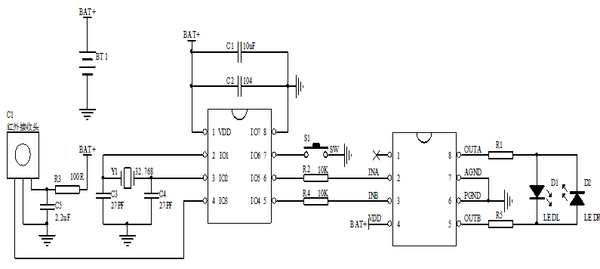

三.FH511HWDC参考电路图：
